PoE на складе: питание камер, расчёт ватт и коммутатор

На складе PoE покупают, когда монтажник вешает двадцать камер на ворота и в проходах, а питание тянут отдельными блоками 12 В в кабель-канале рядом с силовым щитом. Через сезон один адаптер греется, второй сгорает от скачка на лифте ТСД, третий «на глаз» не тянет ИК-прожектор — и начальник склада решает, что «IP-камеры ненадёжные».

Ниже — как спроектировать PoE на складе логистики: бюджет ватт на порт, зоны ворот и стеллажей, связка коммутатора с камерами и NVR, запас по мощности под рост. Оборудование — в наличии на AFOX.SU. Расчёт архива и дисков — в гайде по WD Purple, видео на стройке — в материале про стройплощадку; здесь — склад 40 ворот и WMS.

Зачем PoE на складе, а не блоки питания на каждую камеру

• Один кабель Cat5e/6 — данные и питание до камеры на мачте у ворот 12 м высотой;
• Центральный учёт — какой порт мёртв, видно в коммутаторе, а не по обходу 24 адаптеров;
• ИБП в серверной — при просадке питается шкаф с PoE-свитчем, камеры на периметре не гаснут разрозненно;
• Масштаб — добавили 4 камеры на новый док — свободные PoE-порты, а не новая электрика.

Типичная ошибка — суммировать номиналы блоков 60 Вт и купить PoE-свитч на 150 Вт на 24 порта: ночью с ИК все порты едят 12–18 Вт, плюс зум и обогрев — бюджет заканчивается, коммутатор отключает «лишние» порты.

Зоны съёмки на складе 5000–15 000 м²

На 20–24 камеры укладывается типовой хаб: 8 доков × 2 камеры + периметр + комплектация. Рост до 32 — второй коммутатор или модель на 48 PoE-портов (уточняйте наличие CRS354 у менеджера; в текущей поставке AFOX.SU — UniFi Pro 24 PoE).

Расчёт бюджета PoE

Формула: P = N × (W_кам + 2 Вт запас) × 1,2 (коэффициент на одновременный ИК).

Пример: 20 камер × 14 Вт × 1,2 ≈ 336 Вт PoE-бюджета. Коммутатор на 24 порта с лимитом 400 Вт закрывает задачу с запасом под 4 дополнительные камеры. Не берите свитч «24 PoE» с общим бюджетом 120 Вт — это маркетинг для 8 камер без ИК.

Стандарт: 802.3af (15,4 Вт) хватает большинству 4 Мп куполов; 802.3at (30 Вт) — для моторизованного зума, обогрева купола, некоторых уличных цилиндров.

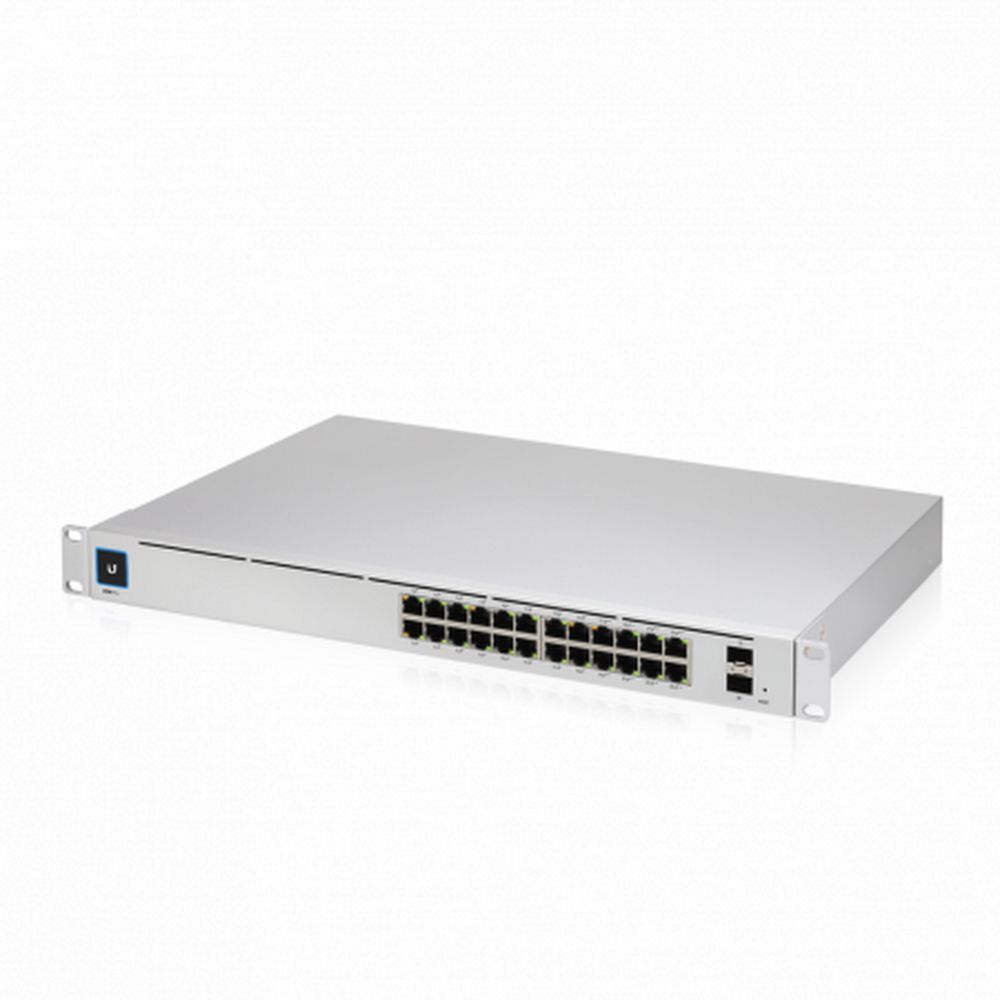

Коммутатор: UniFi Switch Pro 24 PoE

24× 1G PoE+, 2× 10G SFP+, бюджет PoE 400 Вт — стоечный коммутатор для склада и логистического центра. В каталоге AFOX.SU — 100+ шт. Управление через UniFi Controller (свой хост или Cloud Key); для склада без Wi-Fi точек это не минус — нужен только L2 PoE и VLAN под камеры.

Плюсы: 400 Вт на 24 порта — реальный запас под ИК; 10G uplink к NVR/ядру; тихая работа в серверной; соседство с HiWatch ONVIF без привязки к Hik-PoE.

Минусы: не MikroTik RouterOS — маршрутизация и firewall на отдельном CCR (см. гайд по CCR); нужен контроллер UniFi для полной настройки VLAN.

Кому: склад, РЦ, производственный ангар с 16–24 IP-камерами, интегратор, которому нужен предсказуемый PoE-бюджет.

Камеры: HiWatch DS-I402(D) на воротах и периметре

4 Мп, IP66, 2,8 мм, PoE, ИК — уличное/полуулличное исполнение для доков и ограждения. В наличии 70+ шт.

Плюсы: единая линейка с NVR HiWatch; 4 Мп для номера и лица на въезде; адекватное потребление под 802.3af.

Минусы: на высоте 12 м без объектива с узким углом деталь на паллете не прочитать — нужна сетка камер, а не один «суперзум».

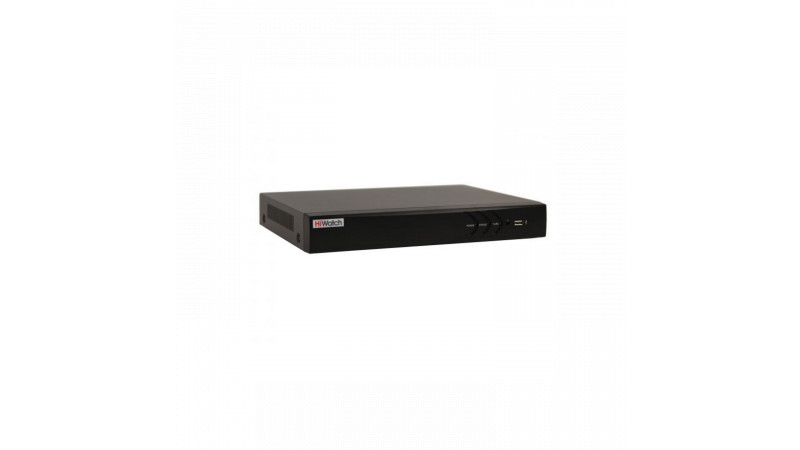

NVR: HiWatch DS-N308(D)

8 каналов IP, H.265+, диск до 8 ТБ — стартовый регистратор для 6–8 камер на одном корпусе склада. При 20+ камерах — DS-N316 или второй NVR по зонам (отгрузка / хранение).

Uplink NVR в 10G SFP+ коммутатора — опционально; для 8×4 Мп хватает 1G. Диск — WD Purple 6 ТБ из расчёта архива.

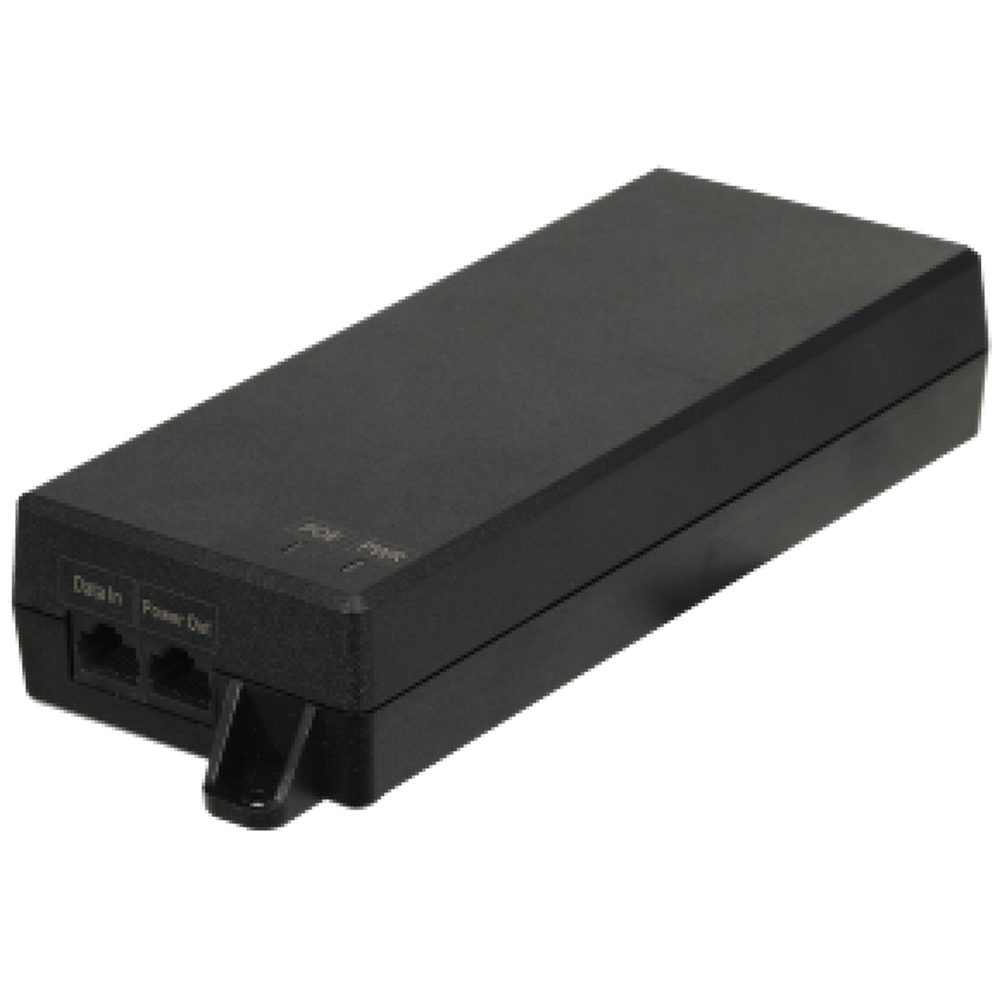

Бюджетный вариант: PoE-инжектор Dahua

Если на доке 2–3 камеры и тянуть свитч дорого по кабелю, инжектор PoE+ Dahua на линию от не-PoE коммутатора — временное или точечное решение. В наличии 100 шт.

Плюсы: дёшево закрыть удалённый угол; не нужен PoE-свитч на весь объект на этапе пилота.

Минусы: зоопарк удлинителей 220 В у инжекторов; нет центрального PoE-бюджета; на 20 камер экономия сомнительна — берите стоечный PoE.

Питание шкафа: ИБП IPPON 1200

PoE-коммутатор 30–80 Вт собственного потребления + NVR 20 Вт + патч-панель. IPPON Smart Power Pro II 1200 (720 Вт) — 4 шт. в наличии; нагрузка шкафа 100–150 Вт — большой запас на корректное завершение записи при отключении ввода склада.

VLAN и кабель

Камеры и NVR — отдельный VLAN без маршрута в офисную сеть и Wi-Fi ТСД (доступ к просмотру — VPN или выделенный клиент). Принципы сегментации — в гайде по VLAN.

• Трассы в ангаре — гофра ПНД, отдельно от силового кабеля погрузчиков;
• Документируйте порт-лист: «P12 — ворота 7, уличная»;
• Резерв 20% PoE-портов под расширение без смены коммутатора.

Типичные ошибки на складе

• PoE-свитч с бюджетом 95 Вт на 16 камер с ИК;
• Один NVR на 32 канала без запаса диска — архив 7 суток;
• Камеры в той же подсети, что WMS-терминалы — сканирование и тормоза;
• Нет ИБП на коммутаторе PoE — при отключении гаснет весь периметр разом;
• Экономия на уличном исполнении у ворот с дождем и ветром.

Здесь мы считали питание камер; как спроектировать саму систему видеонаблюдения на складе — камеры у ворот, выбор NVR и раскладку PoE — подробно разобрано в материале Видеонаблюдение на складе: камеры у ворот, NVR и PoE.

Итог

На складе PoE — инфраструктура масштаба, а не набор адаптеров. Считайте ватты с запасом на ИК, ставьте UniFi Pro 24 PoE на 400 Вт под 20–24 камеры HiWatch, NVR с Purple и ИБП в серверной. Пилот на 4 воротах можно закрыть инжекторами; на постоянной эксплуатации стоечный PoE окупается обслуживанием и предсказуемостью.
