Видеонаблюдение на складе: камеры у ворот, NVR и PoE

На складе видеонаблюдение решает не «поставить камеру на столбе», а зафиксировать номер машины у ворот, спор по отгрузке и движение ТСД в зоне комплектации. Запрос «видеонаблюдение склад» в поиске — от логиста или слаботочника, которому нужен понятный стек: IP-камеры на воротах, регистратор на 12–16 каналов, PoE-коммутатор и диски под месяц архива. Разберём типовой объект 3000–8000 м² с 8–16 камерами на базе HiWatch и оборудования из наличия AFOX.SU — без Wi-Fi-игрушек и без десктопных HDD в NVR.

Логистика живёт в WMS и накладных; видео — страховка при расхождении паллет, претензиях перевозчика и спорах с охраной. Камера без синхронизации времени с сервером учёта бесполезна в суде: расхождение на две минуты — и «доказательство» превращается в догадку. Поэтому проект начинают с карты зон и политики хранения, а не с количества мегапикселей в прайсе.

Типовой бюджет на 12 камер: NVR 16ch, PoE-свитч 24p, 4× 8 Мп на ворота, 6× 4 Мп внутри, два Purple 6–8 ТБ, монтаж и кабель — ориентир виден в каталоге AFOX.SU без скрытых лицензий на каналы.

Зоны склада: что снимать в первую очередь

Приоритет 1 — ворота и рампы: распознавание номера, цвет кузова, факт прибытия/убытия. Приоритет 2 — проходы между стеллажами и зона отгрузки (не весь зал — только конфликтные точки). Приоритет 3 — периметр и ограждение, если нет отдельной охраны. Ошибка — 32 камеры 2 Мп «на весь потолок»: архив раздувается, PoE-бюджет тает, а у ворот всё равно мыло. Лучше 8 Мп на въезд и 4 Мп на внутренние коридоры.

Зона комплектации с ТСД снимается точечно: не каждый проход между стеллажами, а места выдачи заказов и стыки с зоной карантина. Охрана часто просит «весь зал» — интегратору важно объяснить стоимость архива: 16 камер 4 Мп при H.265 и 14 сутках retention съедают 10+ ТБ. Согласуйте срок хранения с юристом и страховщиком до закупки дисков.

Ночная съёмка у ворот без подсветки рампы — отдельная головная боль: ИК даёт номер в ч/б, ColorVu требует хотя бы слабого освещения. В ТЗ закладывайте прожектор на столбе или гибридную подсветку камеры — иначе 8 Мп днём и «каша» ночью.

Типовая схема на 12–16 камер

Суммарно 12–16 каналов — порог, где 8-канальный NVR с PoE уже тесен, а 16-канальный DS-N316 даёт запас под документирование WMS-инцидентов и одну-две камеры «на вырост». На объекте с 24 воротами не пытайтесь закрыть всё одной PTZ: при развороте фуры слепая зона остаётся, пока купол крутится.

Обход объекта с заказчиком: отметьте высоту стеллажей, наличие холодильных камер (конденсат на объективе), зоны погрузки с вибрацией. Камеру на вибрирующей рампе крепите на отдельную стойку, не на металлоконструкцию дока — дрожь размывает картинку и убивает автофокус.

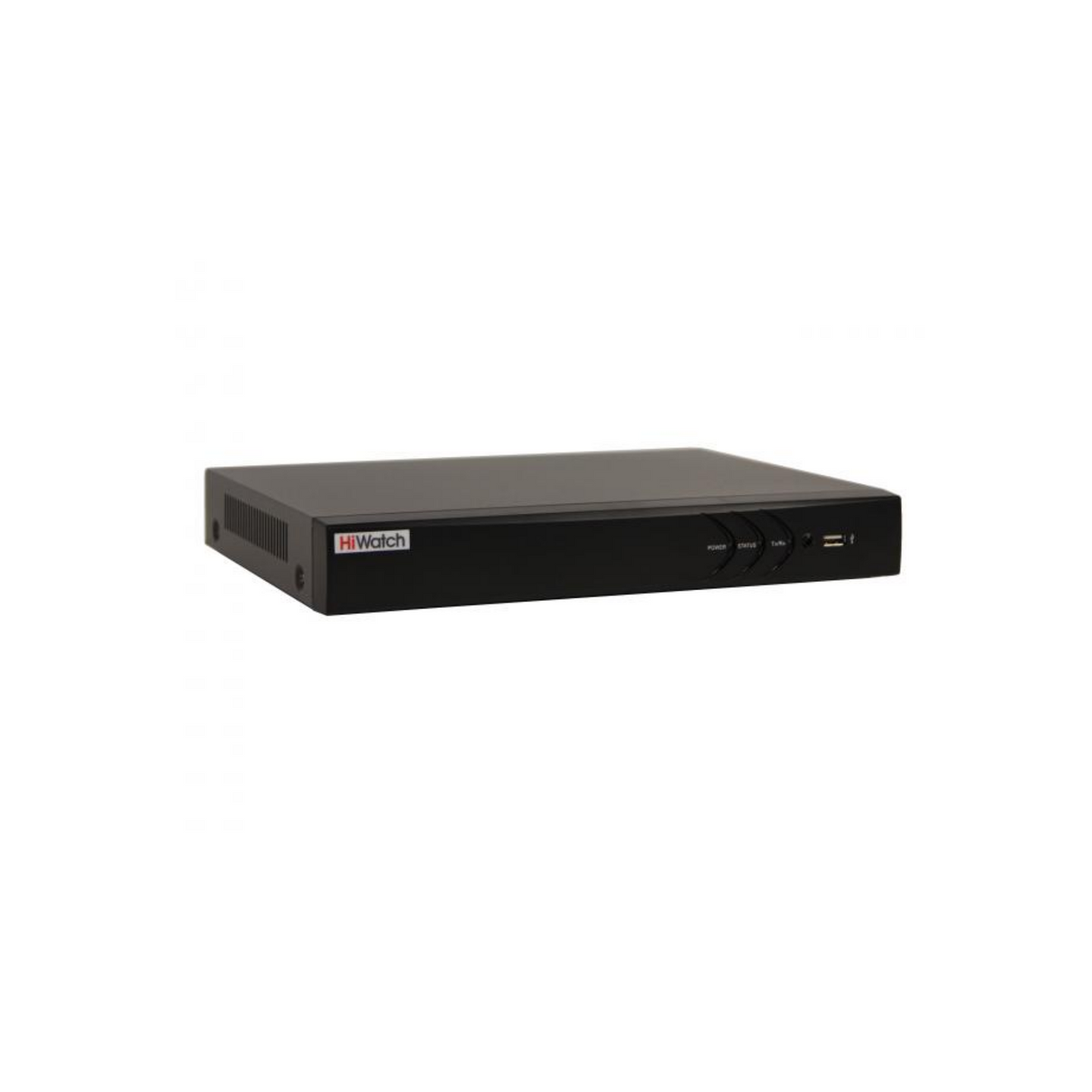

NVR HiWatch DS-N316 на 16 каналов

DS-N316(D) — IP-регистратор на 16 каналов с поддержкой H.265+: при том же качестве архив на дисках короче на 30–40% против H.264. Для склада с недельным minimum retention на 12 камерах 4–8 Мп закладывайте два диска Purple 6–8 ТБ или RAID по политике безопасности. Минус бюджетных 16-канальных NVR — не всегда полный PoE на борту; часто PoE выносится на коммутатор — это плюс к гибкости, но строка в смете обязательна.

Включите H.265+ на всех совместимых камерах до первого дня записи — переключение «задним числом» не сжимает уже записанный архив. Smart-события (пересечение линии у ворот, вторжение в зону рампы) снижают ложные тревоги, но не заменяют непрерывную запись у въезда: номер на паузе между событиями теряется.

NVR ставят в отапливаемой комнате охраны или в шкафу 9U с вентиляцией — не в бытовке −25 °C. Доступ по HTTPS, смена пароля admin, отключение UPnP — базовая гигиена до подключения к интернету для удалённого просмотра.

Малый склад: DS-N208P с PoE на 8 каналов

Объект с 4 воротами и зоной отгрузки без периметра — 6–8 камер. DS-N208P(C) совмещает NVR и PoE-порты на части каналов: меньше коробок в шкафу 9U на посту охраны. Когда камер станет больше восьми — миграция на 16-канальный регистратор и внешний PoE-свитч; закладывайте это в ТЗ на 3 года.

Встроенный PoE NVR экономит на малом объекте, но бюджет портов ограничен: уличные 8 Мп часто требуют PoE+ 15–18 Вт, и восемь таких камер могут упираться в суммарный лимит регистратора. Сверяйте паспорт DS-N208P с реальным потреблением каждой модели — при нехватке ватт одна камера на дальних воротах «отваливается» зимой при прогреве обогревателя корпуса.

Для филиальной сети с десятком малых складов DS-N208P — стандартизированный «коробочный» комплект: один SKU на закупку, одинаковые настройки, удалённый мониторинг через iVMS или Hik-Connect.

Камеры у ворот: 8 Мп ColorVu и 4 Мп внутри

HiWatch DS-I450L(D) 8 Мп с гибридной подсветкой до 30 м — кандидат на въездные группы: выше плотность пикселей на номер и марку, цветная картинка ночью при включённом освещении рампы. На внутренних проходах между стеллажами достаточно DS-I402 4 Мп — баланс архива и детализации. Не ставьте 8 Мп везде: битрейт и диски растут линейно.

Угол обзора 2.8 мм на воротах захватывает широкую зону, но искажает края — для узкого проезда иногда лучше пара камер 4 мм с перекрытием. ANPR-модуль в NVR или отдельный сервер — опция при потоке 50+ машин в сутки; на 4 воротах часто хватает ручного поиска по времени и цвету кузова.

Купольные уличные на рампах — IP66 и антивандальный кожух: погрузчики и тележки бьют по корпусу регулярно. Внутренние камеры в офисе пропускного пункта — без ИК-подсветки в лицо оператору, иначе жалобы на «световую атаку» ночью.

PoE-коммутатор и расчёт питания

12 уличных камер 4–8 Мп через PoE+ — ориентир 180–250 Вт только на видео. Плюс AP для ТСД на Wi-Fi — ещё 40–60 Вт. Коммутатор на 24 порта с бюджетом 350–400 Вт закрывает склад без инжекторов на каждом столбе. Подробная методика — в материале про PoE-коммутатор 24 порта; для склада часто берут UniFi Pro 24 PoE или Edge-Core при PTZ на воротах.

Кабель Cat5e до 80 м от коммутатора до камеры — норма; дальше — оптика с медиаконвертером или промежуточный шкаф. Металлоконструкции стеллажей не заменяют заземлённый экран кабеля: наводки от ЧРП погрузчиков дают «снег» на картинке. VLAN для камер отделяйте от Wi-Fi ТСД — broadcast штормит не реже, чем на офисе.

Резервирование: один коммутатор на весь склад — single point of failure. На критичных объектах второй свитч на половину ворот или кольцо по периметру окупается одним днём простоя при ДТП у рампы.

Диски WD Purple и расчёт архива

Два диска Purple 6–8 ТБ в NVR — типовой минимум на 12 камер с записью 24/7. Purple 8 ТБ WD85PURZ — запас под 14–21 суток при H.265 и смешении 4/8 Мп. Не дублируйте ошибку с Blue-диском: склад пишет без остановки, нагрузка как у маленького дата-центра. Бэкап критичных фрагментов на NAS — отдельный слой, см. обзоры Synology в блоге.

Формула грубо: суммарный битрейт (Мбит/с) × 10,8 × сутки архива / 8 / 1024 = ТБ. Для 12 камер со средним 4 Мбит/с и 14 сутками — около 10 ТБ. Закладывайте 20% на служебные разделы и рост настроек. RAID1 на двух Purple в NVR — не замена offsite-бэкапа: пожар в посту охраны уничтожает оба диска.

SMART-мониторинг в NVR: при росте reallocated sectors меняйте диск до отказа — на складе потеря недели архива при споре с перевозчиком дороже одного Purple.

Сеть, Wi-Fi для ТСД, WMS и ИБП

ТСД и принтеры этикеток не обязаны сидеть в VLAN камер, но коммутатор один — планируйте сегментацию. Точка Wi-Fi в зоне высокой стеллажной плотности — отдельная задача; видео на воротах от слабого роутера в бытовке не зависит, если камеры на PoE. ИБП на NVR и коммутатор — 10–15 минут на запись события отключения; сервер WMS — по классу online из статьи про серверную стойку.

NTP с сервера WMS или выделенного источника — обязателен: метки времени на видео и в накладной должны совпадать до секунды. Интеграция «камера по штрихкоду» редко native в бюджетном NVR — чаще экспорт ролика по API или ручной поиск по timestamp из WMS.

Ezviz Wi-Fi на рампе с фурами — не вариант: помехи, металл, мороз. Для офиса при складе Ezviz допустим на ресепшене; производственная зона — только проводной PoE и HiWatch IP.

Типичные ошибки на складе

• Одна камера на три ворота — слепые зоны при развороте фуры.
• Съёмка через стекло без учёта бликов — бесполезна днём.
• NVR в неотапливаемой бытовке −25 °C — отказ зимой.
• Экономия на Purple — потеря недели архива при отказе диска.
• Нет синхронизации времени NTP — расхождение с WMS при спорах.
• PoE-свитч без запаса ватт — отключение портов при морозе и нагреве БП.
• Запись только по движению у ворот — пропуск номера на медленном въезде.

Интегратору выгодно сдать объект с актом обхода зон и таблицей битрейта — заказчик потом не «докупит камеры из соседнего отдела» без пересчёта PoE и дисков.

Итог

Складское видео строится от ворот: 8 Мп ColorVu на въезд, 4 Мп внутри, NVR DS-N316 на 16 каналов или компактный DS-N208P на 8, PoE-свитч с расчётом ватт и Purple 6–8 ТБ на диск. Wi-Fi Ezviz — для офиса при складе, не для рамп с фурами. Комплект из наличия AFOX.SU закрывает проект под ключ для логистики и интегратора.
