PoE-коммутатор 24 порта: расчёт бюджета под камеры и Wi-Fi

Запрос «PoE коммутатор купить» обычно появляется, когда на плане уже нарисованы 18 камер и три точки Wi-Fi, а в спецификации стоит «свитч на 24 порта» без цифры в ваттах. Итог предсказуем: коммутатор греется, порты уходят в отключение PoE, интегратор переделывает проект. Разберём, как считать бюджет питания, когда хватает 370–400 Вт класса, а когда нужен Edge-Core на 960W с Ultra-PoE, и какие 24-портовые модели из наличия AFOX.SU закрывают склад, магазин и офис.

PoE — не «бесплатное питание из порта», а лимит БП внутри свитча. Производитель указывает суммарный PoE-бюджет и максимум на порт; превышение — отключение портов по приоритету или просадка напряжения на дальних камерах. Таблица ватт в ТЗ обязательна до подписания сметы.

Типовой SMB: 14 камер + 3 AP + 4 телефона = 21 PoE-порт, ~280 Вт — UniFi Pro 24 PoE. Склад с PTZ на воротах: +60 Вт на купол, считайте Enterprise или Edge-Core.

Зачем именно 24 PoE-порта

Типовой объект: магазин 400 м² или склад с воротами — 12–16 IP-камер 4 Мп, 2–4 точки доступа, пара IP-телефонов на ресепшене, uplink на маршрутизатор и резервный порт под NVR. 24 порта дают запас под рост без замены коммутатора. Ошибка — взять 16-портовый «с экономией» и через месяц вешать PoE-инжекторы на камеры у дальних ворот: обслуживание и монтаж дороже разницы в цене свитча.

Нулевые порты без PoE на части моделей — под uplink и NAS; не путайте «24 порта» с «24 PoE». SFP+ для агрегации к ядру — на Enterprise и Edge-Core; на Pro часто два SFP под оптику до NVR в соседней стойке.

Запас 2–4 порта — под временные камеры на стройке, тестовый AP, IP-домофон. Заполнение 24/24 без резерва блокирует расширение до замены железа.

Как считать PoE-бюджет

Формула для ТЗ: сумма потребления каждого PoE-устройства + 15% запас. Ориентиры: камера 4 Мп с ИК — 8–12 Вт (802.3af/at); ColorVu/моторизованный объектив — до 15–18 Вт; PTZ и купольные 30× — 30–60 Вт и выше; UniFi AP среднего класса — 12–20 Вт; IP-телефон — 5–7 Вт. Пример склада: 16 камер × 12 Вт = 192 Вт; 3 AP × 18 Вт = 54 Вт; телефония 20 Вт — итого ~270 Вт. Добавляем 15% — нужен коммутатор с бюджетом не ниже 310–350 Вт PoE.

Зимой БП коммутатора в неотапливаемой стойке теряет КПД — закладывайте ещё 10% на объектах ниже +10 °C. Летом в закрытом шкафу без вентиляции срабатывает thermal throttle — те же отключения PoE, что при нехватке ватт.

Паспорт камеры указывает max PoE; реальное потребление с ИК ночью ближе к max. Считайте по паспорту, не по «среднему из форума».

PoE, PoE+ и Ultra-PoE — что реально нужно

802.3af (15,4 Вт) хватает для простых камер и телефонов. 802.3at PoE+ (30 Вт на порт) — стандарт для современных 4–8 Мп камер и большинства AP. Ultra-PoE (60–90 Вт на выбранных портах) — для PTZ, тепловизоров и «тяжёлых» куполов на столбе. Если в проекте хотя бы две PTZ на периметре стройки — закладывайте свитч с Ultra-PoE на части портов, а не «потом инжектором».

802.3bt PoE++ (60–90 Вт) на всех 24 портах — редкость; обычно 8 портов Ultra и остальные PoE+. Инжектор на одну PTZ — костыль: отдельный БП, грозозащита, учёт в журнале обслуживания.

Несовместимость passive PoE (24 В «китайский») с 802.3af — сжигает порт. Только стандартные режимы на управляемом свитче.

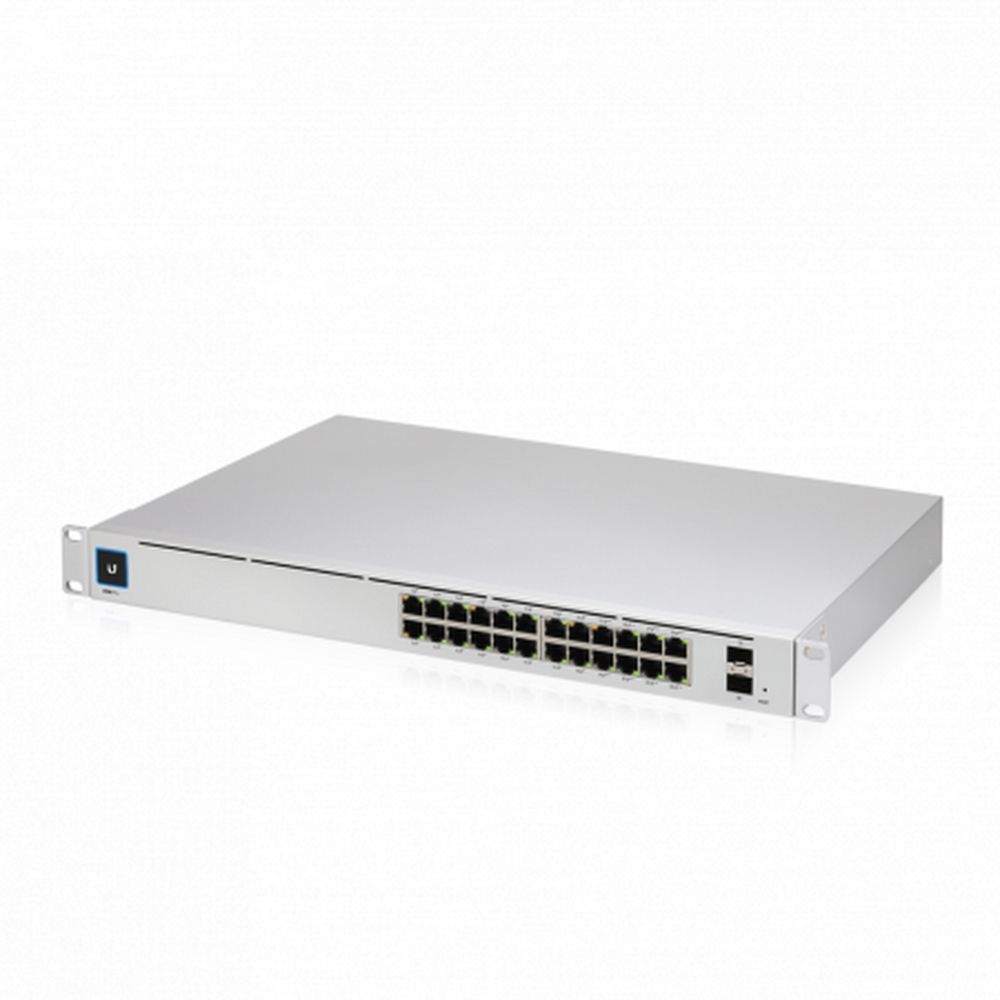

UniFi Switch Pro 24 PoE — баланс для SMB и ритейла

USW-Pro-24-POE — управляемый L2/L3 свитч под экосистему UniFi: 24 порта 1G PoE+, стойка, мониторинг через UniFi Network. Логичен для сети магазинов, офиса с гостевым Wi-Fi и видео на 12–18 камер без PTZ. Плюсы: предсказуемая интеграция с UDM/USG, VLAN под камеры и гостей из коробки, адекватный PoE-бюджет под типовой ритейл. Минусы: привязка к UniFi; при чистом Hikvision/NVR без контроллера UniFi часть плюсов не раскрывается.

Layer 3 на Pro — статическая маршрутизация между VLAN без отдельного роутера на малых объектах. STP и loop protection — при ошибке монтажа «кольцо» в стойке не валит всю сеть.

Для сети из пяти магазинов единый шаблон VLAN в UniFi Controller ускоряет раскатку новой точки — свитч тот же SKU, настройка clone.

UniFi Switch Enterprise 24 PoE — плотная стойка и рост

USW-Enterprise-24-PoE — ступень выше Pro: выше класс коммутации, 2.5G-порты на части интерфейса (уточняйте по паспорту в карточке), расширенные возможности для сегментации и агрегации. Имеет смысл, когда в той же стойке NAS, сервер и десятки камер — нужен запас по backplane и L3 без отдельного «тяжёлого» ядра. Для объекта на 8 камер — переплата; для логистического хаба с Wi-Fi на ТСД и видео на воротах — оправдана.

Backplane 2.5G на аплинке к NAS снятия архива с NVR — меньше узкое горло при одновременном просмотре 8 потоков. DHCP snooping и dynamic ARP inspection — плюс при гостевом Wi-Fi в том же здании.

Срок поставки Enterprise выше Pro — для тендера с дедлайном проверяйте остаток на AFOX.SU до фиксации спецификации.

Edge-Core AS4610-30P — 960W и Ultra-PoE для периметра

Edge-corE 4610-30P: 24 GE PoE+, последние 8 портов Ultra-PoE, суммарный бюджет 960 Вт. Это другой класс задач: стройплощадка с PTZ на воротах, производственный цех с множеством «тяжёлых» камер, отель с AP в каждом коридоре. Когда интегратор считает проект в ваттах и упирается в 370W Aruba — AS4610 снимает вопрос питания без паутины инжекторов. Минусы: не UniFi-экосистема, настройка через свой интерфейс; нужен инженер, а не «включил и забыл».

960 Вт — запас под одновременное включение всех PTZ после отключения света: при холодном старте обогреватели камер кратковременно тянут больше номинала. Без запаса — каскадное отключение портов.

CLI и SNMP Edge-Core — для тех, кто не сидит в облаке UniFi; документация на английском, прошивки стабильны на периметральных проектах.

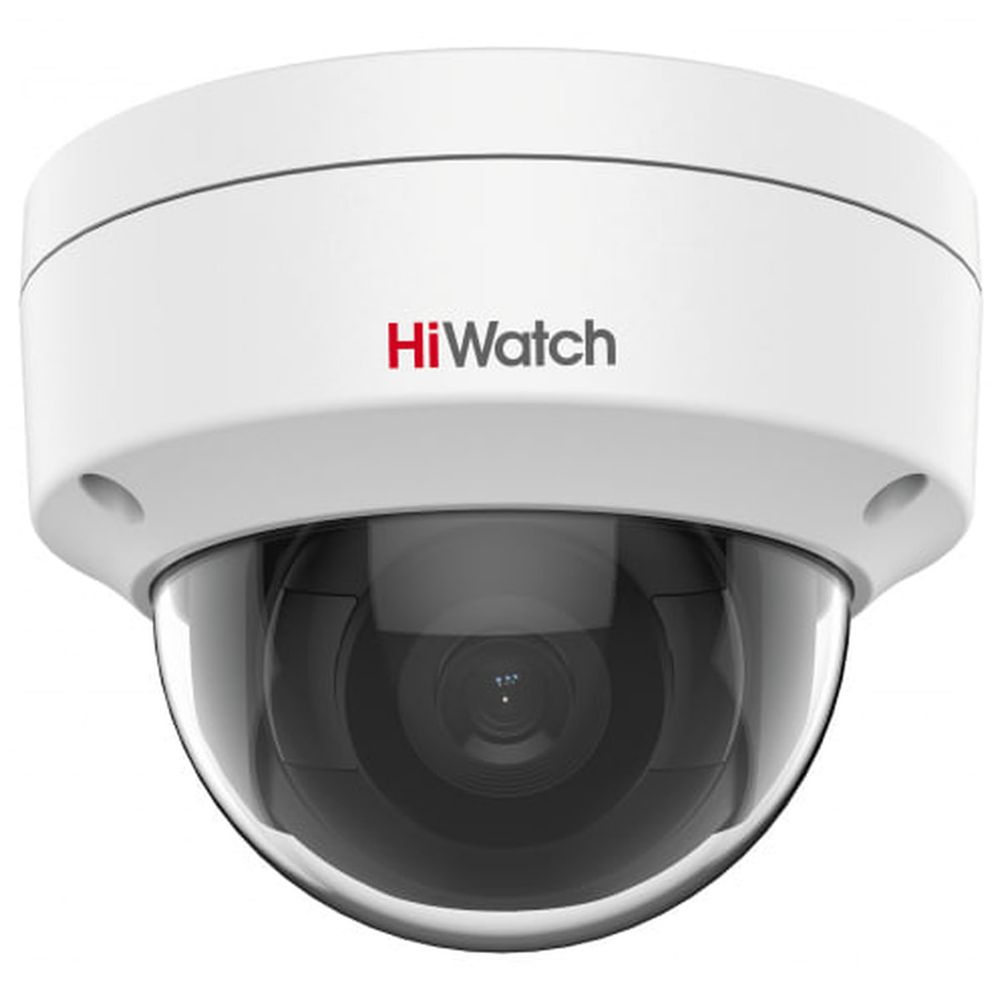

Камера как нагрузка: HiWatch 4 Мп на PoE+

Для расчёта возьмём типовую HiWatch DS-I402 4 Мп: 10–12 Вт, 802.3af/at. Четырнадцать таких камер — около 168 Вт; плюс три AP — свитч Pro 24 PoE в комфортной зоне. Замена части камер на 8 Мп ColorVu или моторизованные модели сдвигает расчёт к Enterprise или Edge-Core.

Длина кабеля: при 90 м на Cat5e просадка PoE — камера перезагружается ночью при включении ИК. Тест PoE ping и реальный поток H.264 на монтаже, не только «горит линк».

ONVIF-камеры сторонних брендов на UniFi PoE работают; питание универсально, управление — в NVR.

VLAN, uplink и типичные ошибки

• Камеры и пользовательский Wi-Fi в одном VLAN без изоляции — риск для NVR и бэкдоров.
• Один uplink 1G при 20 камер 4 Мп и локальном просмотре — узкое горло; планируйте LACP или 10G SFP+.
• Длина меди > 80 м без повторителя — камера «есть», PoE проседает.
• ИБП только на NVR, без коммутатора — при отключении сети видео падает целиком.
• Бюджет PoE «впритык» — зима и нагрев БП съедают запас.
• Отключение PoE на неиспользуемых портах забывают — злоумышленник воткнул rogue AP в пустой порт.

Документируйте таблицу «порт — устройство — ватт» на двери стойки — следующий интегратор не гадает при замене камеры.

Итог

PoE-коммутатор на 24 порта выбирают после таблицы ватт, а не по акции. UniFi Pro 24 PoE — типовой SMB, ритейл и офис с UniFi. Enterprise 24 PoE — плотная стойка и рост L3. Edge-Core 4610-30P с 960W — периметр, PTZ и проекты, где PoE-бюджет главный лимит. Камеры HiWatch 4 Мп в расчёте — 10–12 Вт; подставьте свои модели до заказа свитча.
