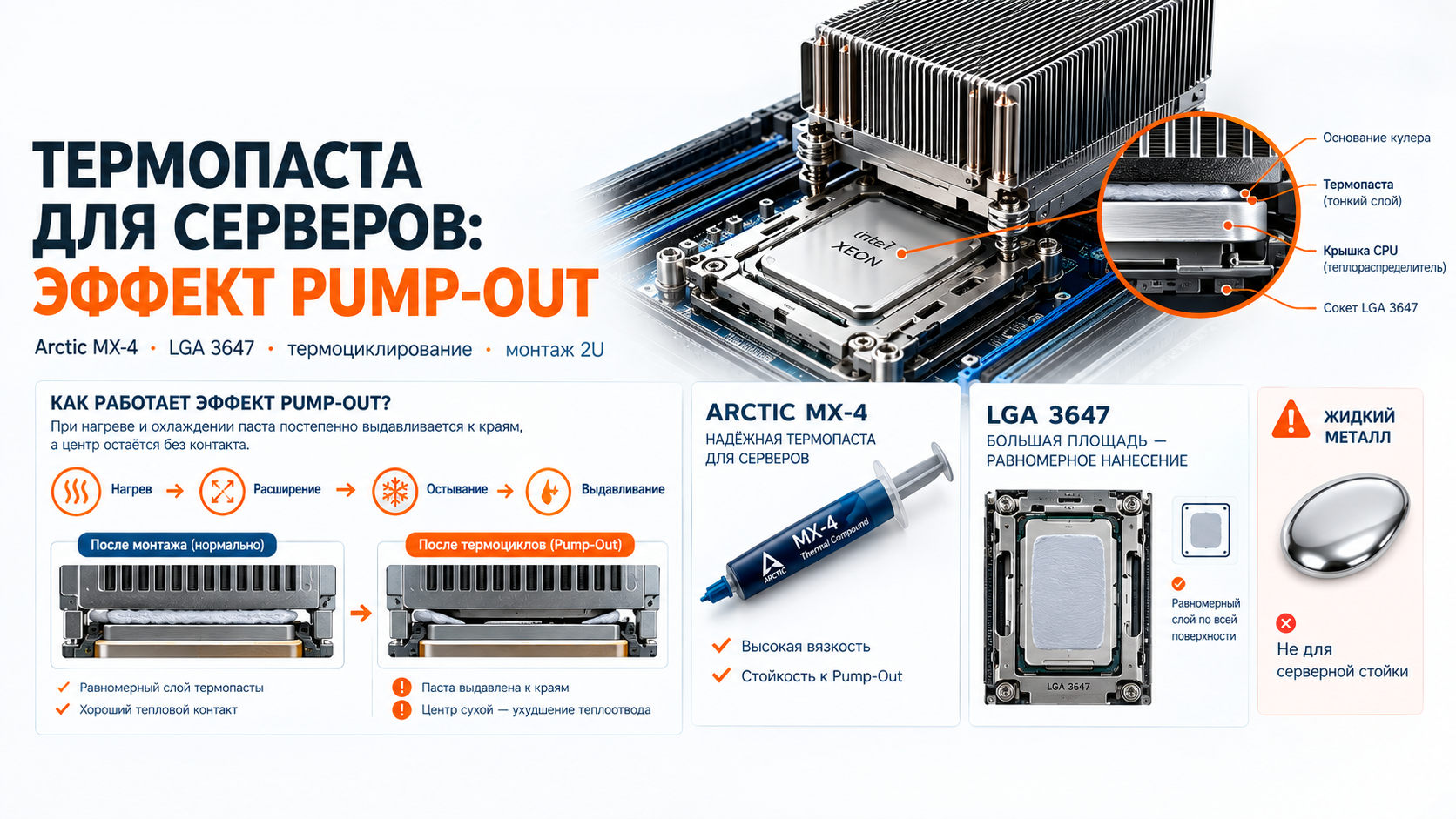

Термопаста для серверов: физика эффекта Pump-Out, вязкость Arctic MX-4 и специфика сокетов LGA 3647

Жарким июльским утром системный админ склада открыл серверный шкаф из-за тревожных сигналов мониторинга. Стоечный сервер отработал в серверной стойке всего пять месяцев. При сборке инженер нанес популярную оверклокерскую термопасту с заманчивой высокой цифрой теплопроводности на шприце. Однако при снятии радиатора открылась неприятная картина: центр теплораспределительной крышки процессора оказался абсолютно сухим. Тонкая полимерная пленка оказалась буквально выдавлена по краям теплораспределителя. Произошло физическое явление, с которым регулярно сталкиваются системные инженеры — эффект выталкивания термопасты (Pump-Out Effect). Чтобы защитить вычислительные серверы от термической деградации, наши инженеры подготовили практическое руководство по выбору термоинтерфейсов.

Серверный перегрев в разгаре квартала: почему турбины стойки ревут на максимуме.

В серверах корпоративного уровня центральные процессоры работают под неравномерной нагрузкой двадцать четыре часа в сутки. В дневные часы при массовом наплыве пользователей в базу 1С тепловыделение кристалла резко подскакивает до двухсот ватт. Ночью при выполнении фоновых регламентных заданий нагрузка на вычислительные ядра заметно снижается.

Постоянные температурные перепады создают циклические механические напряжения в зоне теплового контакта. Если состав не обладает высокой вязкостью и эластичностью, он начинает медленно мигрировать из зоны максимального давления. За несколько месяцев радиатор теряет прямой контакт с кристаллом. Температура процессора упирается в порог троттлинга (Thermal Throttling — принудительный защитный сброс тактовых частот), а сервер теряет половину вычислительной производительности.

Тепловой контакт: зачем вообще нужен микроскопический слой термопасты.

Даже тщательно отполированные металлические поверхности теплораспределительной крышки процессора (IHS — Integrated Heat Spreader) и медного основания радиатора не являются безупречно плоскими. На микроскопическом уровне металл представляет собой сложный микрорельеф с пиками, микротрещинами и впадинами.

При сухом механическом контакте металлы соприкасаются лишь в отдельных микроскопических точках. До девяноста процентов площади контактного зазора занимает остаточный воздух. Воздух является сильным теплоизолятором с ничтожной теплопроводностью около 0.026 Вт/(м·К). Главная задача термопасты (теплопроводящего состава на основе оксидов металлов и кремнийорганического связующего масла) — вытеснить воздушные карманы. Паста формирует сплошной тепловой мостик между чипом и радиатором, минимизируя контактное термосопротивление.

Эффект выталкивания (Pump-Out): физика выдавливания пасты при термоциклировании.

Физический механизм выталкивания обусловлен разницей коэффициентов теплового линейного расширения (CTE — Coefficient of Thermal Expansion) кремниевого кристалла, медной крышки процессора и основания кулера. При нагреве и остывании эти конструкционные материалы расширяются с разной скоростью.

В процессе работы крышка процессора совершает микроскопические волнообразные колебания (эффект насоса). Металлическая пластина слегка выгибается в центре при пиковом нагреве и возвращается в исходное состояние при охлаждении. Жидкие термопасты с низкой вязкостью во время сужения зазора выдавливаются наружу, а при последующем расширении засасывают внутрь пузырьки воздуха. Спустя сотни циклов в самом горячем месте кристалла образуется воздушная пустота, приводящая к локальному перегреву кремния.

Теплопроводность против контактного сопротивления: иллюзия рекордных цифр Вт/(м·К).

Производители потребительских оверклокерских термопаст часто привлекают внимание покупателей огромными цифрами теплопроводности (12–14 Вт/(м·К) и выше). Однако в реальной серверной эксплуатации паспортная цифра объемной теплопроводности играет второстепенную роль.

Ключевым параметром является полное тепловое контактное сопротивление (Thermal Impedance), измеряемое в градусах на ватт. Оно складывается из толщины слоя (Bond Line Thickness) и способности состава смачивать микронеровности металла. Дешевая паста с заявленными высокими ваттами часто содержит чрезмерно крупные частицы оксидов и летучие растворители. Растворитель быстро испаряется при восьмидесяти градусах, превращая пасту в сухой рассыпающийся порошок с колоссальным тепловым сопротивлением.

Физика теплопередачи описывается зависимостью термического сопротивления от толщины слоя термоинтерфейса. Тонкий слой пасты толщиной двадцать микрометров с теплопроводностью восемь ватт отводит тепло быстрее, чем толстый слой в сто микрометров с теплопроводностью двенадцать ватт. Способность состава сжиматься до минимального зазора без выдавливания критически важна для стабильного охлаждения серверного узла.

Вязкость и кремнийорганическая основа: почему термопаста MX-4 держится годами.

Серверные системы требуют применения составов с высокой кинематической вязкостью и стойкой кремнийорганической матрицей, не склонной к испарению и расслоению. Классическим эталоном стабильности выступает проверенный временем термоинтерфейс Arctic MX-4.

Основой формулы MX-4 являются тщательно откалиброванные микрочастицы углерода и оксидов металлов, диспергированные в плотном силиконовом масле. Паста обладает высокой начальной вязкостью, предотвращающей растекание под постоянным давлением прижима. Она не содержит летучих эфиров, сохраняя рабочую эластичность на протяжении пяти-восьми лет непрерывной эксплуатации при рабочих температурах до девяноста градусов. О правилах охлаждения платформ при сборке читайте в нашей статье про выбор кулера к процессору после расчета TDP.

Опасность жидкого металла в серверных стойках: гальваническая коррозия и вибрации.

Жидкий металл (сплав галлия, индия и олова — эвтектика Gallium-Indium) обеспечивает высокую теплопроводность свыше сорока ватт на метр-кельвин. Некоторые неопытные сборщики пытаются применять его в мощных серверах, совершая фатальную ошибку.

Применение жидкого металла в серверных стойках категорически противопоказано по двум ключевым причинам:

• Гальваническая коррозия алюминия. Большинство стоечных серверных радиаторов имеют алюминиевые ребра и основание. Галлий мгновенно диффундирует в кристаллическую решетку алюминия, разрушая металл в серый порошок за считанные дни.
• Риск короткого замыкания от вибраций. В серверных шасси турбины создают мощную акустическую вибрацию. Капли электропроводного жидкого сплава способны вытечь за пределы крышки и замкнуть контакты конденсаторов обвязки сокета.

Жидкий металл подходит только для стационарных энтузиастских стендов с никелированными медными подошвами кулеров.

Фазовый переход (PCM) против классических паст: особенности серверных термопрокладок.

Альтернативой традиционным шприцам с пастой на заводах серверных вендоров выступают термопрокладки с фазовым переходом (Phase Change Material, PCM). При комнатной температуре такой интерфейс представляет собой плотную сухую пластину.

При нагреве процессора свыше сорока пяти градусов Цельсия полимерный материал меняет агрегатное состояние, размягчаясь до консистенции вязкого геля. Он заполняет микронеровности и надежно фиксируется поверхностным натяжением, практически исключая эффект выталкивания Pump-Out. Однако при демонтаже радиатора слой фазового перехода разрушается. Повторный монтаж требует полной очистки поверхности специальным очистителем и нанесения свежего слоя вязкой пасты вроде Arctic MX-4.

Специфика сокетов большой площади: нюансы монтажа на LGA 3647, LGA 4189 и SP3.

Серверные процессоры семейств Intel Xeon Scalable и AMD EPYC имеют крупные геометрические размеры по сравнению с компактными десктопными чипами. Например, площадь крышки сокета LGA 3647 составляет более сорока пяти квадратных сантиметров.

Наносить каплю пасты строго по центру, как на домашних процессорах, на серверных сокетах нельзя. Точечная капля не сможет растечься по всей прямоугольной поверхности под весом радиатора, оставив углы кристалла без охлаждения. На серверные чипы пасту наносят либо перекрестными тонкими полосами (методом сетки), либо аккуратно распределяют тонким равномерным слоем по всей крышке с помощью комплектного шпателя.

В серверных платформах LGA 3647 процессор сначала защелкивается в специальную пластиковую рамку (Carrier Frame). Затем сборка процессора с рамкой фиксируется непосредственно на подошве радиатора. Только после этого весь массивный узел аккуратно опускается на направляющие штыри сокета материнской платы. Такой порядок монтажа исключает перекос кристалла и предотвращает случайное повреждение хрупких позолоченных контактов разъема.

Момент затяжки и перекос прижима: почему лопаются кристаллы и сгибаются ножки сокета.

Стоечные радиаторы крепятся к процессорной рамке четырьмя массивными подпружиненными винтами под звездочку Torx T30. Неправильный порядок затяжки винтов приводит к перекосу теплораспределителя.

Если затянуть один угол радиатора до упора, перекос вызовет неравномерное распределение термопасты: в одном месте паста будет выдавлена до нуля, а в противоположном образуется толстая изолирующая подушка. В худшем случае избыточное давление сгибает позолоченные контакты под сокетом. Затяжку винтов производят строго по диагональной схеме: по два оборота на каждый винт крест-накрест до щелчка динамометрического ключа. О совместимости серверных чипов и маркировках читайте в обзоре про процессоры для сборки и комплектации OEM.

Сводная таблица: сравнение термоинтерфейсов для серверов и рабочих станций.

Чтобы системным администраторам было проще сориентироваться в материалах, наши сотрудники составили наглядную таблицу характеристик:

Для надежной круглосуточной эксплуатации в серверных шасси оптимальным балансом обладают плотные диэлектрические составы с повышенной стойкостью к расслоению.

Организация туннельного продува в корпусах 1U и 2U: пассивные радиаторы и плотность.

В стоечных серверах радиаторы охлаждения процессоров не имеют собственных вентиляторов. Охлаждение осуществляется за счет единого сквозного воздушного туннеля, создаваемого линейкой мощных корпусных вентиляторов в середине шасси.

Медные тепловые трубки и алюминиевые ребра пассивного радиатора должны быть ориентированы строго вдоль направления воздушного потока. Если термопаста деградировала, даже мощные вентиляторы на пятнадцать тысяч оборотов не смогут охладить процессор. Воздух просто будет обдувать холодный радиатор, пока кристалл под ним кипит при ста градусах. Для защиты от термических сбоев по питанию наши специалисты рекомендуют надежные блоки питания, разобранные в статье про серверные блоки питания стандартов CRPS и 2U.

Проверенные термопасты и серверные радиаторы из нашего каталога.

В нашем каталоге представлены надежные термоинтерфейсы и системы охлаждения для любых стоечных серверов и высоконагруженных рабочих станций с оперативной доставкой по России.

Термопаста Arctic Cooling MX-4 4 г — признанный стандарт термостабильности.

Оригинальная термопаста Arctic Cooling MX-4 4 грамма с теплопроводностью 8.5 Вт/(м·К). Плотная кремнийорганическая структура без металлических включений не проводит электрический ток и демонстрирует высокую стойкость к эффекту выталкивания Pump-Out. Надежный выбор для регулярного обслуживания серверного парка.

Комплект Arctic MX-4 4 г со шпателем — удобство нанесения на сокеты.

Удобный сервисный набор с термоинтерфейсом Arctic Cooling MX-4 4 грамма со шпателем. Комплектный полимерный шпатель позволяет предельно тонко и равномерно распределить пасту по большой площади теплораспределительных крышек процессоров Intel Xeon и AMD EPYC.

Термоинтерфейс Arctic MX-4 8 г — экономичный шприц для серверных сборок.

Вместительный шприц Arctic Cooling MX-4 8 грамм. Объема хватает для монтажа систем охлаждения на пятнадцать-двадцать многосокетных платформ, снижая себестоимость регламентного обслуживания инфраструктуры предприятия.

Пассивный кулер ALSEYE AS3647 2U Narrow — стоечный радиатор TDP 205W.

Промышленный серверный радиатор ALSEYE AS3647 2U Narrow TDP 205W для сокета LGA 3647. Оснащен медным основанием, четырьмя медными тепловыми трубками прямого контакта и плотным пакетом ребер, рассчитанным на туннельный продув шасси высотой 2U.

Инженерный чеклист по замене термопасты и регламенту профилактики серверов.

Перед проведением планового обслуживания серверной стойки наши инженеры советуют придерживаться следующих правил:

• Полное удаление старого слоя. Удаляйте засохшую пасту изопропиловым спиртом высокой очистки и безворсовыми салфетками. Использование растворителей на основе ацетона может повредить текстолит платы.
• Осмотр сокета на отсутствие пыли. Перед фиксацией процессора убедитесь в абсолютной чистоте контактных ножек сокета.
• Контроль толщины слоя. Слой термопасты должен быть полупрозрачным и не превышать толщины человеческого волоса (около 0.1 миллиметра). Излишки пасты работают как теплоизолятор.
• Проверка прижима радиатора. Следите за равномерным сжатием пружин крепежных винтов для исключения перекоса подошвы кулера.
• Контроль состояния термопрокладок VRM. На силовых транзисторах регулятора напряжения проверяйте эластичность силиконовых прокладок. Затвердевшие прокладки требуют обязательной замены.
• Тестовый прогрев и телеметрия через IPMI. После сборки запустите стресс-тест вычислительных узлов. Контролируйте температурные показатели каждого физического ядра через модуль удаленного управления.

Типичные ошибки нанесения: от слоя толщиной в миллиметр до царапин на крышке.

Даже проверенная паста не спасет процессор от перегрева при нарушении технологии монтажа:

• Нанесение пасты толстым слоем. Термопаста проводит тепло в десятки раз хуже чистой меди. Чем тоньше зазор между крышкой и радиатором, тем эффективнее отводится тепловой поток.
• Соскабливание старой пасты металлическими предметами. Царапины от отвертки или ножа на медной подошве кулера создают глубокие воздушные раковины, которые невозможно заполнить пастой без потерь.
• Смешивание разных составов. Запрещено добавлять свежую пасту поверх остатков старого высохшего интерфейса.
• Включение сервера без проверки фиксации защелок. Неплотно защелкнутая рамка сокета приводит к резкому нагреву ядер до ста градусов за считанные секунды после включения питания.
