ИБП для серверной стойки: online, VA и расчёт под 1U

ИБП для сервера — не тот же класс, что «бесперебойник под системный блок бухгалтера». В стойке 12U–24U одновременно живут коммутатор PoE, NAS на четырёх HDD, мини-сервер 1С и иногда PDU с мониторингом. Просадка или щелчок реле line-interactive при записи RAID — повод для fsck, а не для спокойного понедельника. Разберём, как считать VA, когда нужен online и какие модели из наличия AFOX.SU закрывают серверную без переплаты за киловатты «на вырост».

Автономия 10–15 минут — не для работы весь день на батарее, а для graceful shutdown или запуска дизеля. Без SNMP/агента сервер гаснет как обычный ПК — риск повреждения томов БД и RAID. ИБП в ТЗ серверной — с картой мониторинга, не «самый большой из каталога».

Филиал с одним 1U сервером, NAS 4 HDD и свитчем 24 PoE — 500 Вт типично, целевой класс 1000–1500 VA online. Пустая 6U стойка с одним NAS — хватит СИПБ 1000 VA или line-interactive с оговорками в ТЗ.

Генератор на объекте не отменяет ИБП: время синхронизации дизеля 15–30 секунд — сервер без батареи уже перезагрузился. ИБП держит мост до стабильного ввода с генератора.

Чем серверная нагрузка отличается от офисной

Сервер и NAS держат диски в постоянном вращении, БД пишет мелкие блоки, коммутатор PoE кормит камеры и AP. Нагрузка ближе к 40–70% номинала ИБП круглосуточно, а не к пикам на пять минут в день. Поэтому запас по мощности — не маркетинг, а срок жизни батарей. Правило для проекта: суммарная активная мощность × 1,3–1,5 = целевой номинал ИБП; для online добавьте учёт КПД 90–93%.

Cos φ (коэффициент мощности) у импульсных БП серверов 0,7–0,9 — в VA номинал ИБП переводите по паспорту производителя, не «ватты = VA». Перегруз по VA — ИБП уходит в bypass или отключает нагрузку без предупреждения.

PoE-бюджет коммутатора входит в расчёт: 300 Вт PoE + 50 Вт самого свитча — 350 Вт строка в таблице, не «коммутатор мелочь».

Online vs line-interactive в стойке

Line-interactive (Ippon Back Power Pro, Smart Power Pro) допустим для офисной стойки с одним NAS и коммутатором, если согласны на переключение 4–8 мс и не критичен каждый цикл записи под полной нагрузкой. Online (двойное преобразование) даёт стабильную синусоиду и нулевое переключение — базовый выбор для сервера 1С, гипервизора и NAS на RAID 5. В ТЗ для интегратора формулировка простая: «online для стойки с сервером, line-interactive — для периферии и KVM».

Двойное преобразование греет больше — вентиляция в стойке обязательна. Line-interactive тише и дешевле, но при частых просадках сети 170–200 В батарея циклируется чаще — срок службы АКБ 2 года вместо 3–4.

Смежный материал: стабилизатор или ИБП — AVS перед online на объектах с хронической просадкой продлевает жизнь батарей.

Расчёт на примере стойки 15U

При 500 Вт активных целимся в 700–1000 VA online с батареей под 10–15 минут автономии — достаточно для graceful shutdown по SNMP или хотя бы ручного порядка. Для 1 кВт нагрузки смотрите 1500 VA класс. Время автономии падает нелинейно: батареи старше 3 лет дают 40–60% от паспорта.

Тест нагрузки: после монтажа «burn-in» 30 минут на батарее под 50% номинала — проверка клемм и температуры АКБ. Без теста узнаёте о сульфатации в первый реальный blackout.

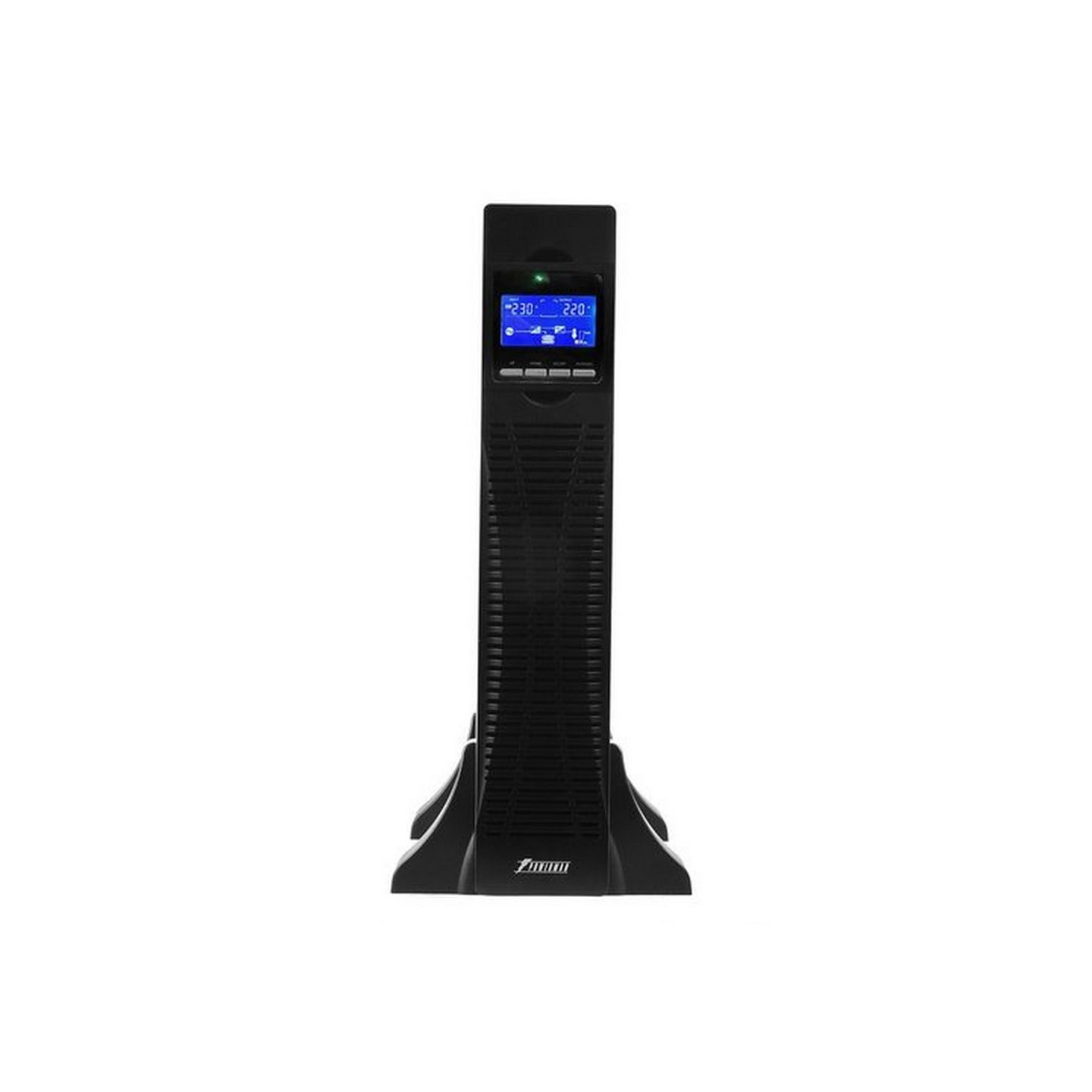

Powerman Online 3000 RT — для стойки с запасом

Powerman Online 3000 RT — online-линейка под rack-mount: актуальна, когда в одной стойке сервер + NAS + PoE-коммутатор и закладывают рост. Online выравнивает провалы сети 170–250 В, что на объектах с дизель-генератором соседей слышно часто. Минус — цена и вес; ставить «на всякий случай» в пустую 6U стойку смысла нет.

Rack-mount 2U–3U — планируйте U в шкафу 15U до заказа: ИБП + рельсы + зазор airflow. Вес 30+ кг — настенный 6U не держит, только напольный или настенный 15U с креплением по нормам.

SNMP и USB: агент NUT или родной софт Powerman на гипервизоре — VM выключаются до физического хоста, иначе datastore на SAN/NAS остаётся в неконсистентном состоянии.

Стоечные СИПБ Связь Инжиниринг 1000–1500 VA

СИПБ1КА.10-11 (1000 VA) и СИПБ1,5БА.10-11 (1500 VA) — российская линейка под проекты с требованиями к документации и сервису в РФ. Форм-фактор под стойку, разумный шаг между «малышом» на 600 VA и трёхкиловаттным монстром. Для филиала с одним сервером и коммутатором 1000 VA часто закрывает ТЗ; при полном PoE-бюджете 200 Вт смотрите 1500 VA.

Тендеры и госсектор: российская сборка и сертификаты — аргумент в пользу СИПБ против импортного online того же VA. Сервис сети Связь Инжиниринг в регионах — уточняйте SLA до закупки.

Карта SNMP DA806 — отдельная позиция в смете; без неё «стоечный ИБП» не выполняет требование автоматического shutdown в ТЗ заказчика.

Рельсы, PDU и мониторинг

ИБП в стойку без рельс — отдельный вид риска. ACD Rail Kits — телескопические направляющие под снятие ИБП для замены батарей без демонтажа всей стойки. PDU отдельным слоем распределяет фазы; не вешайте бытовой удлинитель сзади стойки «временно на год».

PDU с мониторингом тока по фазам — видите перекос нагрузки до отключения автомата. ИБП питает PDU или критичные C13 — схема в одностраничном PDF на двери шкафа.

Заземление шины PE в стойке: ИБП, сервер, металл шкафа — общая точка; петля заземления даёт наводки и ложные срабатывания УЗО на вводе.

Когда достаточно Ippon line-interactive

Ippon Smart Power Pro II 1200 или Back Basic 2200 — для офисной стойки с NAS на двух дисках и без гипервизора. Экономия ощутимая, но в ТЗ пишите ограничение: не для сервера БД 24/7. Смежная статья в блоге сравнивает line-interactive и online для кассы и серверной — не дублируйте ошибку выбора класса.

720 Вт Smart Power Pro II — верхняя граница для «лёгкой» стойки: NAS 2 bay + роутер + коммутатор без полного PoE. Добавили 24p PoE с 200 Вт бюджетом — пересчёт обязателен.

Касса и серверная в одном здании — разные линии: касса может жить на line-interactive, стойка 1С — на online, не один ИБП на всё.

Гарантия производителя на ИБП часто требует установку в помещении +5…+35 °C — морозная серверная без обогрева аннулирует сервис батарей. Температурный датчик в стойке дешевле второго визита сервиса.

Обслуживание и регламент

Ежеквартально: визуальный осмотр клемм АКБ, пыль на вентиляторе ИБП, тест автономии 5 минут под 30% нагрузки. Ежегодно: замена батарей по регламенту производителя или при падении времени автономии ниже 70% от паспорта.

Журнал событий SNMP: частые переходы на батарею — сигнал просадки сети на вводе, а не «норма ИБП». Связка со стабилизатором Powerman AVS на линию стойки снижает число циклов АКБ.

Документация для аудита: паспорт ИБП, акт ввода в эксплуатацию, график замены АКБ и схема однолинейная на двери шкафа — типовый пакет для банка и медучреждения при приёмке серверной.

Типичные ошибки

• ИБП 600 VA на стойку 800 Вт «с запасом по розеткам».
• Батареи старше 3 лет без замены — автономия 2 минуты вместо 15.
• Общий бытовой стабилизатор вместо ИБП — нет shutdown по разряду.
• Нет SNMP/агента — виртуалки падают без graceful poweroff.
• ИБП в закрытом шкафу без вентиляции — деградация АКБ за год.
• Смешение критичной и некритичной нагрузки на одном ИБП — принтер на том же ИБП, что SQL, сбивает расчёт.

Итог

Серверная стойка требует online или rack ИБП с расчётом по ваттам, а не по «самому большому из каталога». Powerman Online 3000 RT — для плотной стойки с ростом; СИПБ 1000–1500 VA — баланс для филиала и тендеров; line-interactive Ippon — периферия и лёгкий NAS. Рельсы и SNMP-карта — часть решения, не аксессуар.
